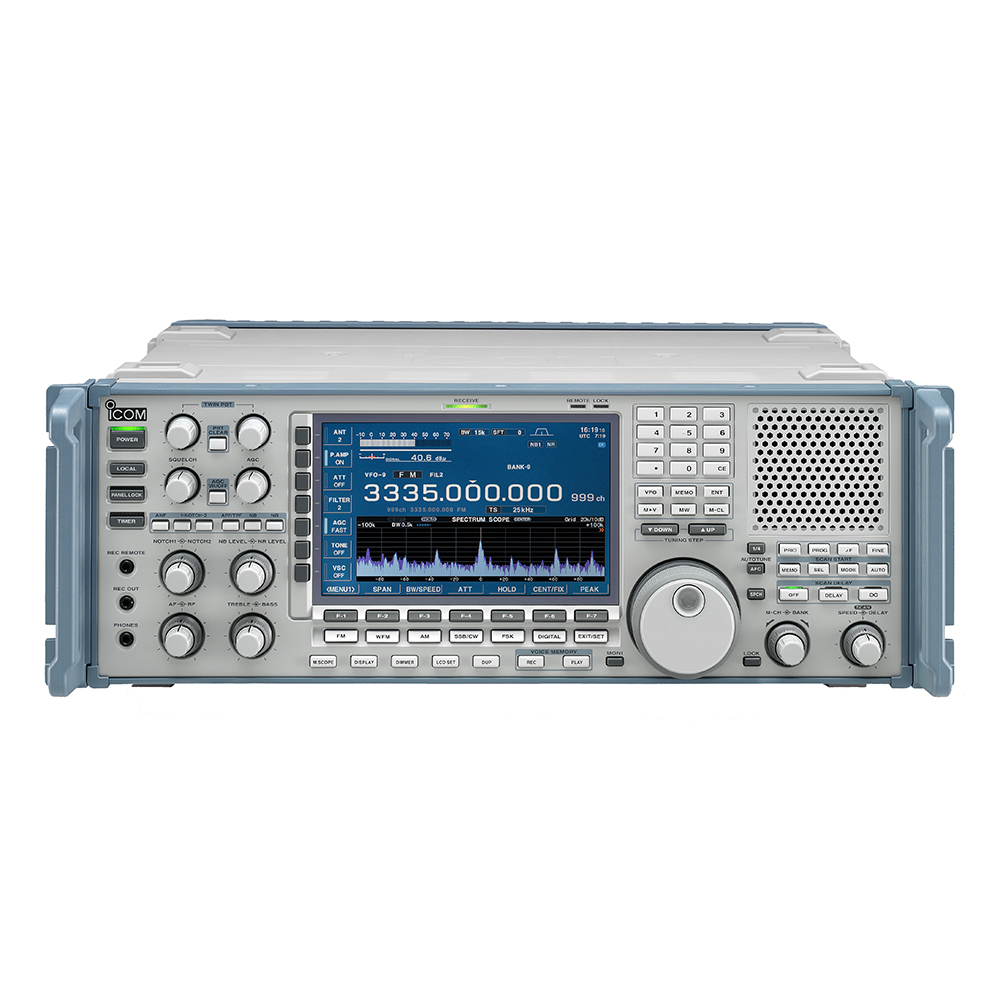

Icom IC-R9500 Bredbandsreciver

Bredbandstäckning

IC-R9500 täcker området 0.005-3335MHz¹ i SSB, AM, FM, WFM, CW, FSK och P25². Eftersom mottagaren är så bredbandig lämpar den sig för en mängd olika avlyssningsaktiviteter.

Utmärkt mottagarprestanda

IC-R9500 uppnår sin fantastiska prestanda genom att använda ett D-MOS FET array i första mixern (under 30MHz) och ett utmärkt IMD-filter (roofing-filter). IC-R9500 har +40dBm IP3 och 109dB dynamiskt omfång på 14.1MHz. IP3-prestanda +9.8dBm på 50MHz och +6.2dBm på 620MHz (+5dBm (typisk) från 30MHz till 3335MHz).

Fem roofing-filter

IC-R9500 har 5 oberoende roofing-filter (240, 50, 15, 6 och 3kHz) för utökad valbarhet. I ett mycket trångt RF-spektrum är det viktigt att förhindra överbelastning från starka signaler. 3kHz roofing-filtret ger en 130dB (nominell)³ blockering av det dynamiska området.

±0.05ppm hög frekvensstabilitet

IC-R9500 använder en OCXO-enhet (Oven Control Crystal Oscillator) som ger ±0.05ppm frekvensstabilitet från 0°C till 50°C. Referensfrekvensen på 10MHz kan antingen tillföras eller matas från extern utrustning.

Multifunktionsspektrumscopet

Med hjälp av en dedikerad DSP-enheten förbättras det dynamiska omfånget av spektrumomfattningen. IC-R9500 har fyra olika visningslägen normal/bred och centrum/fast. Spektrumomfattningen täcker normalt ett intervall från ±2.5kHz till ±5MHz, medan bredbandsspektrumet⁴ visar upp till ±500MHz (valbart från ±10MHz, ±25MHz, ±50MHz, ±100MHz ±250MHz till ±500MHz). När du använder normalt spektrumomfattning, kan det digitala oscilloskopets filterbredd varierar från 200Hz till 20kHz med variabel svephastighet.

"Peak"-sökningsfunktionen flyttar automatiskt markören till den starkaste signalen på spektrumdisplayen. Utöver dessa funktioner har spektrumomfattningen 3 nivåer av dämpning (10dB, 20dB, 30dB).

7-tums TFT-LCD

Den stora 7-tums displayen (800×480 pixlar) har snabb responstid, hög upplösning och en bred betraktningsvinkel. Bakgrundsfärgen kan väljas från svart eller blå efter egna önskemål. IC-R9500 har dessutom en VGA-kontakt där en extern bildskärm kan anslutas.

Multipel RSSI

S-meter-, dBμ-, dBμ- (EMF) och dBm-mätare kan väljas i IC-R9500. dBμ, dBμ (EMF) och dBm har en noggrannhet på ±3 dB⁵.

Digital röstinspelning

IC-R9500 har två typer av digitala diktafoner. Den ena är den vanliga inspelningsfunktionen där inspelning sker under långa perioder i "WAV" -format och lagras på det inbyggda CF-minnet eller en extern USB-minne. Samplingsfrekvensen varierar från 8 kHz (SQ1) till 48kHz (SHQ). I SQ1 läge kan upp till ca 130 minuter inspelat ljud lagras. Den andra inspelningsfunktionen är den korta diktafonen som sparar föregående 15 sekunder av radioljud i RAM-minnet så att du kan spela upp ljudet direkt.

Dubbla DSP

IC-R9500 innehåller två oberoende, 32-bitars (floating point) DSP-enheter, en dedikerad DSP-enhet för mottagarfunktioner och en annan för spektrumscopet. Genom att använda kraften av två oberoende DSP-enheter, kan radion snabbt respondera på operatörsförändringar.

1) Frekvensområde varierar beroende på version.
2) Valfri UT-122 digital enhet krävs.
3) Vid 15MHz mottagning, med 5kHz separationssignaler.
4) När du använder bredbandsspektrum tystas AF-utgången.
5) 10 till 70dBμ signal från 100kHz till 3335MHz vid 25°C
